5052 H32 アルミニウムとは何ですか?
5052 H32 アルミニウムは、優れた耐食性、適度な強度、良好な成形性で知られるひずみ-硬化アルミニウム-マグネシウム合金です。耐久性と耐腐食性能が厳密に要求される海洋、輸送、産業用途で広く使用されています。-
H32 の意味5052アルミニウムシート?
アルミニウムを購入する場合、焼き戻し指定を理解することが重要です。 「H32」は、製造中に金属が受ける特定の熱機械処理を表します。
- H (ひずみ-硬化): これは、合金が熱処理ではなく室温での冷間加工 (圧延) によって強度を獲得することを意味します。
- 3 (安定化): 金属はひずみ硬化-され、その後、機械的特性を安定させるために低温加熱プロセスを受けます-。これにより、時間の経過による金属の強度の低下が防止され、延性が向上します。
- 2 (クォーター-ハード): この数字は硬度の程度を示します。 「2」は 4 分の 1 の硬さを意味します。-
5052 H32 アルミニウム シートは、焼きなました「O」焼き戻しと比較して、引張強度が大幅に向上し、同時に、破損することなく曲げて成形できる十分な加工性を維持します。
5052 H32 アルミニウム板の主な特性
エンジニアや製造業者は、物理的および化学的特性の独自のバランスを考慮して、この特定の合金を選択します。
- 耐食性：優れています。マグネシウムの含有量により、丈夫な酸化物層が形成されます。塩水環境、海洋大気、工業用化学薬品の環境でも錆びずに非常に優れた性能を発揮します。
- 強度：中程度の強度。 1100系や3003系アルミニウムよりも高い疲労強度と引張強度を持っています。
- 成形性：良好。この材料は、切断、スタンプ、曲げが簡単に行えます。板金加工に非常に適しています。
- 溶接性：良好。これは、TIG や MIG などの標準技術を使用して溶接するのが最も簡単なアルミニウム合金の 1 つです。
- 被削性：中程度。機械加工は可能ですが、6061-T6 などのより硬い合金と比較すると、わずかに粘着性があります。きれいに切断するには、適切な潤滑剤と鋭利な工具を使用する必要があります。
マリングレード 5052 アルミニウムの技術仕様
構造の完全性を確保するために、信頼できるサプライヤーがこの合金を厳格な国際規格に従って製造しています。
| パラメータ | 価値 |
|---|---|
| 合金グレード | 5052 |
| 気性 | H32 |
| 規格 | ASTM B209 / EN 485 |
| 密度 | 2.68 g/cm3 |
| 抗張力 | 210～260MPa |
| 降伏強さ | 130MPa以上 |
| 伸長 | 10%以上（厚みによる） |
| 熱伝導率 | 138 W/m·K |
| マグネシウム（Mg）含有量 | 2.2–2.8% |
注意: 製造プロセス中の材料の無駄を避けるために、厚さ、幅、および長さの許容差は ASTM B209 規格に厳密に従う必要があります。
今後のプロジェクトのために信頼できるサプライヤーが必要ですか? GNEE は、ASTM B209 標準 5052 H32 アルミニウム シートおよびコイルの大量の在庫を維持しています。
最新の価格表と利用可能なサイズについては、今すぐお問い合わせください。
の加工および製作ガイド5052 アルミニウム コイルとシート
板金製造ワークショップを運営する場合、5052 H32 の処理は通常は簡単ですが、ベスト プラクティスに従うことでより良い結果が得られます。
- 曲げガイドライン
5052 H32 は割れることなく 90 度の角度まで曲げることができます。-ただし、最小曲げ半径は板厚によって異なります。原則として、外側曲線のオレンジ剥がれや微小破壊を防ぐために、曲げ半径は材料の厚さの 1 ～ 1.5 倍 (1T ～ 1.5T) としてください。最良の結果を得るには、圧延プロセスの粒子方向に対して常に垂直に曲げてください。
- 溶接に関するアドバイス
5052 H32 アルミニウム板を溶接する場合、推奨フィラー ワイヤはER5356。この溶加材には同程度のマグネシウムが含まれており、溶接継手の耐食性と強度が母材金属と同等になります。 ER4043も使用できますが、接合強度が低くなります。溶接部の気孔の発生を防ぐために、アークを発生させる前に、表面から酸化アルミニウムがすべて機械的に除去されていることを確認してください。
-
卸売 5052 アルミニウムの産業用途
5052 H32 は強度を熱処理に依存しないため、適応性に優れています。板金業界の主力製品です。
- 海洋コンポーネント:海洋グレードのアルミニウムとして知られており、ボートの船体、ポンツーン デッキ、ヨットの構造物、沖合の歩道などに広く使用されています。{0}他のほとんどの市販合金よりも塩水孔食に対する耐性が優れています。
- 輸送機器:トラックの車体、トレーラーのサイドパネル、RV の屋根、救急車の構造の製造に広く使用されています。車両の総重量が軽減され、燃費が向上します。
- 燃料タンクと圧力容器:溶接性に優れ、中程度の強度があるため、大型トラックや船舶のディーゼル燃料タンクの標準的な素材です。
- 板金製造:曲げ加工が可能なため、電子機器の筐体、電気キャビネット、医療機器の筐体、工具箱などに使用されます。
- 床材と踏み板:隆起パターン（ダイヤモンドまたは 5- バー）で巻くと、工場、消防車、階段などの頑丈な滑り止め床として機能します。-
5052 H32 アルミニウム製品の検査方法
海外のサプライヤーから卸売の 5052 アルミニウム プレートを購入する場合、投資を保護するには品質管理が不可欠です。検査すべき中心的な要素は次のとおりです。
1. 表面品質
表面は均一なミル仕上げでなければなりません。深い傷、ローラー跡、または油汚れが見られるバッチは不合格となります。油汚れは工場での洗浄が不十分であることを示しており、塗料の接着や溶接の品質が損なわれます。表面に白い粉や水滴がついていないか注意してください。-これは、輸送中に金属が湿気にさらされた不適切な梱包によって引き起こされる「水垢腐食」です。
2. 寸法許容差

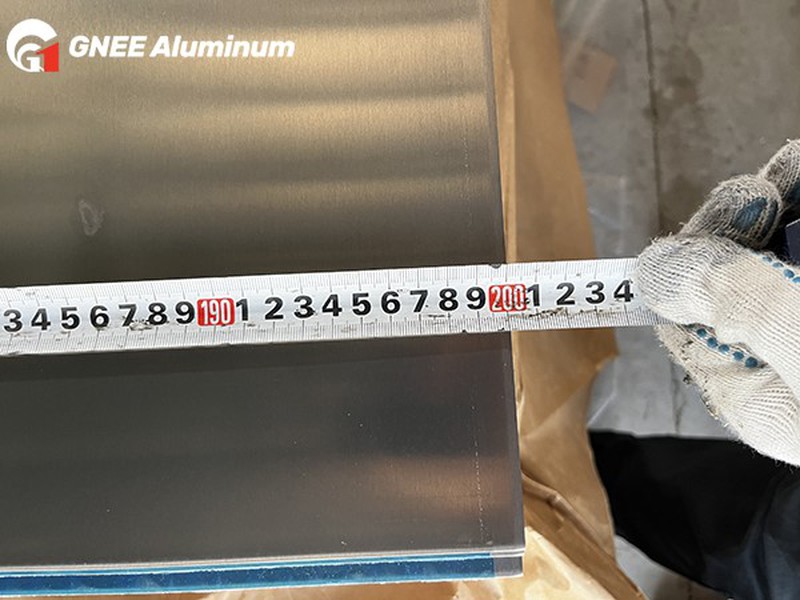

校正済みのマイクロメーターを使用して厚さを確認します。標準以下の工場は、コストを節約するために、厳しい「マイナス公差」の材料を提供することがよくあります（たとえば、3.0 mm を注文したときに 2.8 mm を供給するなど）。注文する前に、許容公差範囲を必ずサプライヤーに確認してください。
3. 化学成分の確認
必ずサプライヤーに工場試験証明書 (MTC) を依頼してください。マグネシウム（Mg）の含有量を具体的に確認してください。 2.2% から 2.8% の間である必要があります。 Mg含有量が低すぎると、海洋環境での耐食性が損なわれます。
5052 H32 vs 6061 T6 アルミニウム
バイヤーは、5052 と 6061 のどちらを使用するかをよく尋ねます。これらは、異なる目的のために設計された根本的に異なる素材です。
| 財産 | 5052 H32 | 6061 T6 |
| 合金の種類 | 非熱処理可能- | 熱処理可能 |
| 強さ | 中くらい | より高い |
| 成形性・曲げ性 | 優れた（曲がりやすい） | ×（曲げると割れやすい） |
| 耐食性 | より良い（マリングレード） | 良い |
| 溶接性 | 素晴らしい | 良い |
| 被削性 | 適度 | 素晴らしい |
結論：金属を曲げたり、成形したり、溶接してタンクやボックスなどの形状に仕上げる必要があり、高い防錆性が必要な場合は、5052 H32 を使用します。 6061 T6 は、極度の強度が必要で、曲げが必要ない硬い構造用途 (構造フレームや重機械部品など) に使用します。
サプライヤーとして GNEE を選ぶ理由?
安定した専門的なサプライチェーンを見つけることは、製造業にとって非常に重要です。 GNEE は、さまざまなサイズ、厚さ、焼き戻しのプレミアム 5052 アルミニウム製品を提供する信頼できる中国のサプライヤーです。
- 検証済みの品質:当社のアルミニウム シートはすべて ASTM B209 規格に厳密に準拠しており、検証可能なミル テスト証明書が付属しています。
- カスタマイズ:お客様の正確な製造要件に合わせて、カスタマイズされた幅、長さ、特殊な焼き戻しをサポートします。
- 信頼できる梱包:当社では、防水クラフト紙、プラスチック フィルム、木製パレットなどの頑丈な輸出用梱包を使用し、金属が湿気による損傷を完全に受けずに到着することを保証します。-
- 世界的な輸出経験:世界中の船舶・輸送・産業のお客様に安定供給ソリューションを提供します。
生産ライン用に高品質の 5052 H32 アルミニウムを調達する準備はできていますか?{0}当社は競争力のある卸売価格と柔軟な注文数量を提供します。
今すぐ仕様をお送りください。すぐに見積もりを取得できます。-
